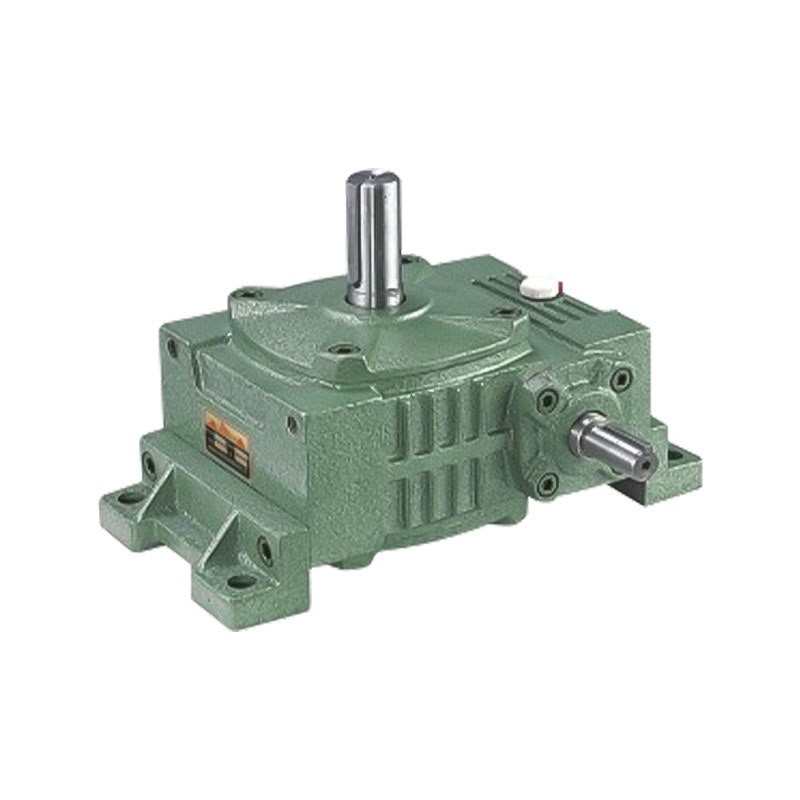

FCE(WPE)系列双级双轴型
入力轴功率、出力轴力矩与悬臂荷重
型号 | 减速比 | 入功率 | 出力矩 | 悬臂荷重 |
40-70 | 1/200 | 0.37 | 170 | 280 |
1/300 | 0.37 | 250 | 280 | |
1/400 | 0.25 | 230 | 280 | |
1/500 | 0.25 | 280 | 280 | |
1/600 | 0.18 | 250 | 280 | |
1/800 | 0.12 | 220 | 280 | |
1/900 | 0.12 | 250 | 280 | |
50-80 | 1/200 | 0.55 | 250 | 360 |
1/300 | 0.37 | 250 | 360 | |
1/400 | 0.25 | 230 | 360 | |
1/500 | 0.25 | 290 | 360 | |
1/600 | 0.25 | 300 | 360 | |
1/800 | 0.18 | 300 | 360 | |
1/900 | 0.18 | 300 | 360 | |
60-100 | 1/200 | 1.10 | 500 | 400 |
1/300 | 0.75 | 500 | 400 | |
1/400 | 0.55 | 500 | 400 | |
1/500 | 0.37 | 430 | 400 | |
1/600 | 0.37 | 500 | 400 | |
1/800 | 0.25 | 470 | 400 | |
1/900 | 0.25 | 500 | 400 | |
70-120 | 1/200 | 1.50 | 700 | 450 |
1/300 | 1.10 | 740 | 450 | |
1/400 | 0.75 | 700 | 450 | |
1/500 | 0.55 | 640 | 450 | |
1/600 | 0.55 | 700 | 450 | |
1/800 | 0.37 | 690 | 450 | |
1/900 | 0.37 | 740 | 450 |
型号 | 减速比 | 入功率 | 出力矩 | 悬臂荷重 |
80-135 | 1/200 | 2.20 | 1000 | 560 |
1/300 | 1.50 | 1000 | 560 | |
1/400 | 1.10 | 1000 | 560 | |
1/500 | 0.75 | 900 | 560 | |
1/600 | 0.75 | 1000 | 560 | |
1/800 | 0.55 | 1000 | 560 | |
1/900 | 0.55 | 1000 | 560 | |
100-155 | 1/200 | 3.00 | 1400 | 1200 |
1/300 | 2.20 | 1500 | 1200 | |
1/400 | 1.50 | 1400 | 1200 | |
1/500 | 1.10 | 1300 | 1200 | |
1/600 | 0.75 | 1100 | 1200 | |
1/800 | 0.75 | 1400 | 1200 | |
1/900 | 0.75 | 1500 | 1200 | |
120-175 | 1/200 | 4.00 | 1900 | 1400 |
1/300 | 3.00 | 2000 | 1400 | |
1/400 | 2.20 | 2000 | 1400 | |
1/500 | 1.50 | 1800 | 1400 | |
1/600 | 1.10 | 1600 | 1400 | |
1/800 | 0.75 | 1500 | 1400 | |
1/900 | 0.75 | 1600 | 1400 | |
135-200 | 1/200 | 5.50 | 2600 | 1600 |
1/300 | 4.00 | 2800 | 1600 | |
1/400 | 3.00 | 2800 | 1600 | |
1/500 | 2.20 | 2600 | 1600 | |
1/600 | 1.50 | 2100 | 1600 | |
1/800 | 1.10 | 2100 | 1800 | |
1/900 | 1.10 | 2300 | 1600 |
FCED(WPED)系列双级入力法兰型
入力轴功率、出力轴力矩与悬臂荷重
型号 | 减速比 | 入功率 | 出力矩 | 悬臂荷重 |
40-70 | 1/200 | 0.37 | 170 | 280 |
1/300 | 0.37 | 250 | 280 | |
1/400 | 0.37 | 280 | 280 | |
1/500 | 0.18 | 210 | 280 | |
1/600 | 0.18 | 250 | 280 | |
1/800 | 0.18 | 280 | 280 | |
1/900 | 0.18 | 280 | 280 | |
50-80 | 1/200 | 0.37 | 170 | 360 |
1/300 | 0.37 | 250 | 360 | |
1/400 | 0.37 | 280 | 360 | |
1/500 | 0.18 | 210 | 360 | |
1/600 | 0.18 | 250 | 360 | |
1/800 | 0.18 | 280 | 360 | |
1/900 | 0.18 | 280 | 360 | |
60-100 | 1/200 | 0.55 | 260 | 400 |
1/300 | 0.55 | 390 | 400 | |
1/400 | 0.55 | 500 | 400 | |
1/500 | 0.37 | 430 | 400 | |
1/600 | 0.37 | 500 | 400 | |
1/800 | 0.37 | 500 | 400 | |
1/900 | 0.37 | 500 | 400 | |
70-120 | 1/200 | 0.75 | 360 | 450 |
1/300 | 0.75 | 520 | 450 | |
1/400 | 0.75 | 700 | 450 | |
1/500 | 0.37 | 430 | 450 | |
1/600 | 0.37 | 740 | 450 | |
1/800 | 0.37 | 690 | 450 | |
1/900 | 0.37 | 740 | 450 |
型号 | 减速比 | 入功率 | 出力矩 | 悬臂荷重 |
80-135 | 1/200 | 1.50 | 750 | 560 |
1/300 | 1.50 | 1000 | 560 | |
1/400 | 1.50 | 1000 | 560 | |
1/500 | 0.75 | 900 | 560 | |
1/600 | 0.75 | 1000 | 560 | |
1/800 | 0.75 | 1000 | 560 | |
1/900 | 0.75 | 1000 | 560 | |
100-155 | 1/200 | 1.50 | 800 | 1200 |
1/300 | 1.50 | 1100 | 1200 | |
1/400 | 1.50 | 1400 | 1200 | |
1/500 | 1.50 | 1500 | 1200 | |
1/600 | 1.50 | 1500 | 1200 | |
1/800 | 1.50 | 1500 | 1200 | |
1/900 | 1.50 | 1500 | 1200 | |
120-175 | 1/200 | 3.00 | 1500 | 1400 |
1/300 | 3.00 | 2000 | 1400 | |
1/400 | 2.20 | 2000 | 1400 | |
1/500 | 2.20 | 2000 | 1400 | |
1/600 | 2.20 | 2000 | 1400 | |
1/800 | 2.20 | 2000 | 1400 | |
1/900 | 2.20 | 2000 | 1400 | |
135-200 | 1/200 | 4.00 | 1900 | 1600 |
1/300 | 4.00 | 2800 | 1600 | |
1/400 | 4.00 | 2800 | 1600 | |
1/500 | 3.00 | 3000 | 1600 | |
1/600 | 3.00 | 3000 | 1600 | |
1/800 | 3.00 | 3000 | 1600 | |
1/900 | 3.00 | 3000 | 1600 |
入力轴转速1500r/min 入力轴功率Kw 出力轴力矩Nm 悬臂荷重Kg
恒柏起源于1988年,是一家专业生产齿轮箱、减速机和电机的工厂,并且是中国工业品机械传动行业协会会员。公司先后获得多项荣誉证书和资信评级,并获得质量管理体系、ROHS、CE、CQ、IP、AAA等证书。
公司拥有专业的技术人员、科学的管理体系、雄厚的经济实力、先进的加工设备和贴心的售后服务,恒柏的产品畅销国内外。我们的产品出口到国内外,包括美国、德国、英国、法国、迪拜、俄罗斯、墨西哥、哥伦比亚、秘鲁、印度、泰国、越南、乌兹别克斯坦、阿塞拜疆、尼日利亚、埃及、阿尔及利亚以及30多个国家和地区。
“创新、求精”是我们永恒的宗旨。恒柏公司真诚与国内外有识之士携手共进,共创辉煌的明天。
减速机是一种独立的封闭式传动装置,安装在原动机与工作机之间,用于降低转速、提高扭矩,以满足工作需求。在某些情况下,减速机也可用于提升转速,此时也称为增速机。在选型过程中,需要根据工作机的选型条件、技术参数、动力性能、经济性等因素,综合比较不同类型和型号减速机的外形尺寸、传动效率、承载能力、质量及价格等,选择适合的减速机。减速机是一种结构相对精密的机械装置,其主要功能是降低转速并增加扭矩,广泛应用于各种工业与机械系统中。
1.齿轮采用高强度低碳合金钢材料,通过渗碳淬火处理,齿面硬度达到HRC58-62。所有齿轮均采用数控磨齿加工,精度高,啮合性能好。2.传动效率高:传动效率高:单级传动效率大于96.5%,两级大于93%,三级大于90%。单级传动效率大于 96.5%3.运行平稳、噪音低4.体积小,重量轻,使用寿命长,承载能力强。5.拆卸、检修方便,安装简单。
一个内齿圈(A)牢固连接在减速机外壳上,中央的太阳齿轮(B)由外部动力驱动。位于两者之间的是一组由三个齿轮组成的行星齿轮组(C),它们均匀分布并安装在一个托盘上。整组行星齿轮依托输出轴、内齿圈和太阳齿轮的支撑,在运转过程中处于“浮动”状态。当输入端的动力驱动太阳齿轮旋转时,行星齿轮组在自转的同时,会沿着内齿圈的轨迹公转,从而带动与托盘连接的输出轴旋转,实现动力输出。
